La base de los productos cotidianos, desde delicados pañuelos sanitarios hasta robustas cajas de cartón que envían mercancías a todo el mundo, se basa en una pieza de maquinaria industrial oculta y de alta ingeniería. Si bien el término puede surgir ocasionalmente en los círculos de la construcción para realizar pruebas de concreto, en el ámbito de la fabricación industrial pesada, un molde cilíndrico industrial sirve como el corazón de la producción de papel y cartón.
Este tambor giratorio dinámico está diseñado específicamente para filtrar una mezcla de pulpa líquida. Extrae agua rápidamente para formar una red continua y sólida de fibras de papel entrelazadas. En esta guía integral de la industria, exploraremos la compleja mecánica detrás de este equipo. Descubrirá cómo funcionan los componentes internos al unísono, su papel fundamental en los distintos grados de papel y los parámetros clave que los gerentes de las fábricas deben evaluar al actualizar sus líneas de producción.
Conclusiones clave
Función principal: El equipo actúa como un filtro rotativo masivo en la fabricación de papel. Utiliza presión hidrostática para extraer agua de una mezcla de pulpa suspendida, formando una red de papel húmeda uniforme.
Componentes principales: La eficiencia operativa depende de la rigidez estructural interna de los radios centrales y la ingeniería precisa de la pantalla exterior de acero inoxidable o sintética.
Aplicaciones principales: esta tecnología es indispensable para fabricar cartones gruesos de varias capas y papel kraft de alta resistencia. También funciona perfectamente dentro de arquitecturas de producción de papel sanitario de alta velocidad.
Distinción de la industria: Es vital diferenciar entre los moldes de plástico pequeños y estáticos utilizados para las pruebas de resistencia a la compresión del hormigón y los tambores giratorios de varias toneladas utilizados en las fábricas de papel.
Decisiones de compra: Seleccionar la unidad correcta requiere un análisis riguroso de los límites de velocidad de producción, requisitos específicos de calidad del papel y configuraciones de malla personalizadas para maximizar el retorno de la inversión.

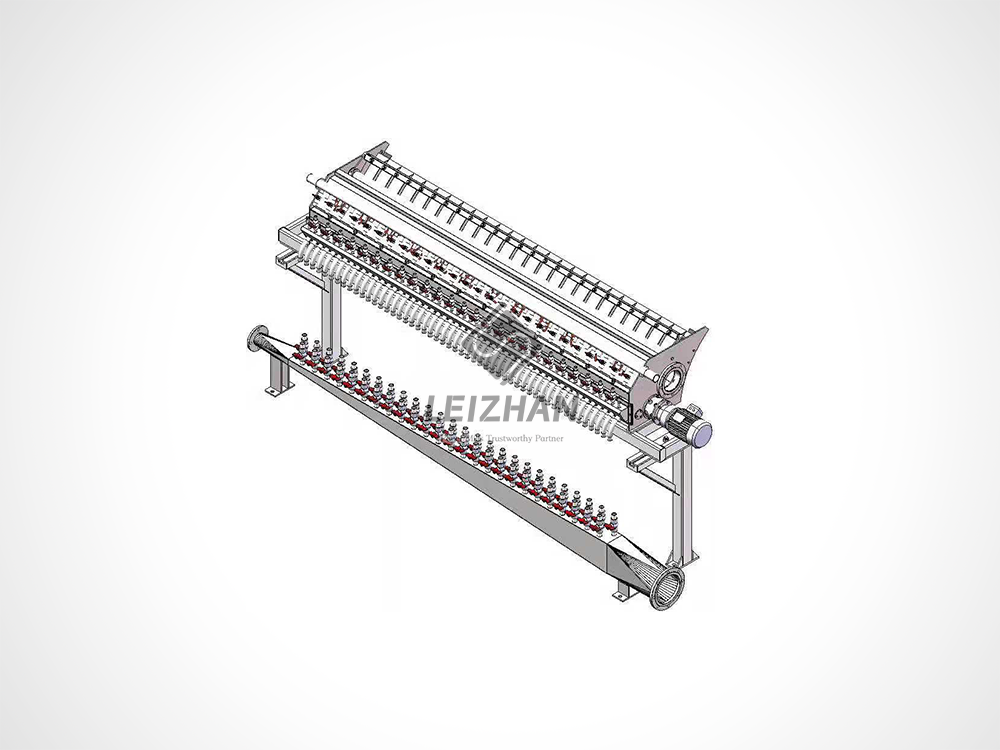

Comprender los conceptos básicos: ¿Qué es un molde cilíndrico?
Para comprender verdaderamente la escala de esta maquinaria, camine hasta el piso de cualquier fábrica de papel de alta capacidad. En medio del bullicio de la industria pesada, encontrará un tambor giratorio especializado que funciona como unidad de filtración a gran escala. Estructuralmente, consta de una estructura cilíndrica esquelética. Los ingenieros a menudo se refieren a esto como conjunto de araña o radios. Este esqueleto está firmemente envuelto en una fina pantalla metálica o sintética.
El mecanismo fundamental se basa en un movimiento de rotación continuo dentro de un entorno fluido altamente controlado. El tambor está parcialmente sumergido en una tina que contiene una mezcla diluida de pulpa de papel y agua. La industria se refiere universalmente a esta mezcla como 'stock'. A medida que el cilindro gira a través de esta suspensión líquida, los principios básicos de la dinámica de fluidos toman el control.
La presión hidrostática impulsa todo el proceso. El nivel de líquido fuera del bidón sumergido es naturalmente más alto que el del interior hueco. Este diferencial de presión empuja con fuerza el agua a través de la pantalla especializada. Las fibras de celulosa sólida son demasiado grandes para pasar a través de la fina malla. En consecuencia, se acumulan en la superficie exterior. Se entrelazan rápidamente para formar una estera cohesiva de papel húmedo. Históricamente, la llegada de esta tecnología rotativa proporcionó una alternativa revolucionaria a las máquinas de alambre plano. Permitió a las fábricas producir de manera eficiente los cartones más gruesos y multicapa que definen los envases modernos.
¿Cómo funciona esta maquinaria en la fabricación de papel?
Convertir una suspensión acuosa en una hoja de papel sólida y continua exige un flujo de trabajo preciso. Comprender este ciclo continuo revela la realidad de la ingeniería detrás de la producción diaria.
El papel del IVA y la suspensión de acciones
El viaje comienza dentro de la cuba cilíndrica. Se trata de un receptáculo diseñado con precisión que contiene la suspensión de pulpa. En la fabricación de papel industrial, el caldo que se bombea a esta tina está increíblemente diluido. Por lo general, se compone de aproximadamente un 99 % de agua y apenas un 1 % de fibra de celulosa. Esta dilución extrema es intencional. Evita que las fibras individuales se aglutinen, asegurando que se dispersen uniformemente para obtener un perfil de papel uniforme.
Los operadores deben controlar meticulosamente el flujo y la consistencia de esta suspensión. Si la velocidad de la suspensión entrante fluctúa, la banda de papel resultante se verá afectada. Además, si las placas deflectoras internas de la tina no controlan adecuadamente la turbulencia, el producto final exhibirá pesos base irregulares y puntos débiles estructurales.
Drenaje de agua y formación de esteras de fibra.
A medida que el tambor gira a través de la tina, se produce la fase de deshidratación del núcleo. Impulsada por la cabeza hidrostática, el agua corre a través de la malla exterior. Esta agua extraída luego se canaliza a través del centro hueco. Los molinos modernos suelen reciclar esta agua blanca nuevamente en su sistema de circuito cerrado.
Al mismo tiempo, la rotación continua expone constantemente la malla limpia a la pulpa. Esto permite que se acumule una capa constante e ininterrumpida de fibras. La orientación de estas fibras está dictada en gran medida por la velocidad de rotación del tambor en relación con la velocidad del flujo del material. Los ingenieros modifican esta dinámica específica para alterar la resistencia a la tracción del papel.
Transferir la web al rollo de sofá
Una vez que la frágil estera de fibra sale de la suspensión líquida, permanece altamente saturada. La siguiente maniobra crítica es extraer esta red húmeda sin romperla. Mills logra esto mediante el proceso de sofá.
Un rodillo de goma especializado descansa directamente sobre el tambor giratorio. Entre ambos discurre una cinta continua de fieltro absorbente. A medida que el rollo de camilla aplica una presión lineal precisa hacia abajo, la banda de papel húmeda se adhiere naturalmente al fieltro. Luego, la cinta transporta la delicada hoja hacia la sección de prensa. Esto deja la pantalla limpia mientras vuelve a sumergirse en la tina para recolectar más fibras.
Componentes clave de la Asamblea
Analizar la arquitectura de esta maquinaria resalta por qué una metalurgia excepcional y una ingeniería precisa no son negociables para operaciones consistentes del molino. Un fallo en cualquier componente detiene toda la línea de producción.
La capa de filtración
La capa más externa es posiblemente el componente más sensible de todo el conjunto. La calidad de la malla de alambre dicta directamente la eficiencia del drenaje y la suavidad de la superficie del producto final.
Normalmente, este sistema de filtración utiliza un enfoque de múltiples capas. Un alambre de respaldo grueso y pesado se enrolla firmemente alrededor del esqueleto para absorber la tensión mecánica de la rotación a alta velocidad. Sobre esto, se instala un alambre fino en la cara superior para hacer contacto con la pulpa. Dependiendo del grado del papel, las fábricas utilizan materiales que van desde acero inoxidable 316L hasta tejidos de polímeros sintéticos avanzados. El recuento de malla específico es un parámetro altamente personalizado adaptado a las características de la pulpa.
La tina cilíndrica
La tina que rodea el tambor no es sólo un tanque de almacenamiento. Controla activamente la dinámica de fluidos. Las tinas generalmente se clasifican en dos diseños distintos.
Las cubas Uniflow dirigen la pulpa para que fluya en la misma dirección que la rotación del tambor. Esta suave alineación produce una formación superior de fibras y una superficie notablemente suave. Es ideal para las capas superiores imprimibles de cartones de embalaje. Por el contrario, las cubas de contraflujo obligan al material a fluir en contra de la rotación. Esta turbulencia intencional acelera el drenaje y forma rápidamente capas de fibras más gruesas. Si bien el acabado de la superficie puede ser ligeramente más rugoso, es excepcionalmente eficaz para producir capas interiores voluminosas.
La estructura del esqueleto
Debajo de la delicada malla se encuentra un robusto esqueleto interno. Esta estructura, que consta de un eje central soldado a una serie de radios circulares, debe soportar una inmensa tensión física. Funciona continuamente bajo el peso de pulpa saturada, miles de galones de agua y la fuerza aplastante hacia abajo del rollo de la camilla. Los esqueletos industriales estándar se fabrican con acero inoxidable de primera calidad. Los parámetros de diámetro comunes varían desde 1000 mm hasta 2000 mm, con longitudes de cara que se extienden hasta 4000 mm para adaptarse a bandas anchas de papel.
Aplicaciones principales: ¿Para qué se utiliza un molde cilíndrico?
Las capacidades únicas de estratificación de esta tecnología rotativa la convierten en un activo indispensable. Atiende a varios sectores distintos del mercado mundial del papel con una confiabilidad inigualable.
Producción de papel sanitario y papel higiénico
En el ámbito de los papeles sanitarios, la velocidad y la absorbencia son primordiales. Cuando se integra en una máquina de pañuelos moderna , el tambor estándar drenado por gravedad a menudo se actualiza a un cilindro de succión. Estas variantes avanzadas cuentan con zonas de vacío internas que empujan activamente el agua a través de la malla. Esto contrarresta las fuerzas centrífugas generadas por velocidades de rotación extremas. La deshidratación rápida es obligatoria para producir sábanas suaves y ultraligeras que se utilizan para pañuelos faciales y toallas de papel.
Cartón y embalaje multicapa
La aplicación más dominante se encuentra en el sector del embalaje. Las formadoras rotativas están diseñadas exclusivamente para crear cartón de múltiples capas. En una fábrica de tableros típica, verá una enorme fila de seis a ocho cubas dispuestas en serie.
Cada unidad forma una única y delgada red de fibras húmedas. A medida que la cinta de fieltro continua avanza sobre cada tambor posterior, la nueva capa húmeda se presiona directamente sobre la anterior. Debido a que las fibras de celulosa todavía están saturadas y flexibles, las capas forman enlaces de hidrógeno entre sí de forma natural. No se requieren adhesivos químicos. Este proceso específico da como resultado tableros gruesos y rígidos que se utilizan para cajas de cereales, cartones de zapatos y cartones plegables pesados.
Papel Kraft y Corrugado
Para las industrias de logística y transporte marítimo, la durabilidad del material es el objetivo final. Los diseños de tinas de contraflujo son particularmente hábiles en el procesamiento de las largas fibras de pino sin blanquear necesarias para el papel kraft. Este método produce la alta resistencia a la tracción y la resistencia al estallido necesarias para el canal corrugado. Este canal es la capa interna ondulada que le da a las cajas de envío su integridad estructural.
Papeles especiales y de seguridad
Más allá del embalaje a granel, esta maquinaria atiende a nichos de mercado altamente especializados. El método de tina rotativa permite un control meticuloso sobre la distribución de fibra a velocidades operativas más bajas. Por lo tanto, es la opción preferida para fabricar billetes, pasaportes y papeles artísticos de alta gama. El proceso incluso permite la incrustación perfecta de hilos de seguridad y marcas de agua complejas directamente en la matriz de fibra húmeda.
Molde cilíndrico versus máquina Fourdrinier: una comparación técnica
Al diseñar una nueva línea de producción, los directores de fábrica se enfrentan a una elección fundamental entre dos tecnologías dominantes de formación de bandas. Deberán elegir entre el cilindro giratorio y el Fourdrinier plano.
La principal diferencia radica en su enfoque de la gravedad y la presión. El método rotatorio se basa en la presión hidrostática que empuja el agua hacia adentro a través de una pantalla curva sumergida. Por el contrario, el Fourdrinier utiliza una correa de alambre horizontal, larga y plana donde la pulpa se rocía en la parte superior y el agua se drena hacia abajo mediante gravedad y láminas de vacío.
| Característica | Máquina de cilindro giratorio | Máquina Fourdrinier |
| Aplicación primaria | Cartón multicapa, kraft pesado, papeles especiales | Papel fino de una sola capa, papel de periódico, papel de copia |
| Velocidad operativa | Velocidad baja a media | Velocidad extremadamente alta |
| Capacidad de múltiples capas | Excelente. Fácilmente apilable en serie. | Complejo. Requiere cajas de entrada secundarias. |
| Huella y espacio | Compacto y verticalmente eficiente | Requiere una huella de fábrica larga y horizontal |
Si una instalación pretende fabricar tableros gruesos utilizando distintos grados de pulpa, la naturaleza compacta de las cubas rotativas es muy superior. Por el contrario, el Fourdrinier destaca por producir láminas monocapa muy uniformes a velocidades vertiginosas.
Navegando por las tendencias de la industria: el cambio hacia la sostenibilidad
Antes de realizar grandes inversiones de capital, los gerentes de fábricas con visión de futuro analizan de cerca las tendencias globales de la industria. El cambio más significativo que actualmente afecta a la tecnología de formación es el movimiento agresivo hacia la sostenibilidad. Existe una enorme dependencia de los contenedores de cartón corrugado reciclado, comúnmente conocidos como OCC.
El procesamiento de pulpa reciclada presenta desafíos mecánicos únicos. La OCC es inherentemente más abrasiva que la pulpa de madera virgen. A menudo contiene contaminantes microscópicos como arena, cenizas y colas residuales. Para hacer frente a esto, se están diseñando equipos modernos con una metalurgia muy superior. Estamos viendo una rápida transición desde las tradicionales mallas de bronce hacia polímeros sintéticos avanzados resistentes a la abrasión y alambres de acero inoxidable especializados con costura diagonal.
Además, los costos volátiles de la energía están obligando a las fábricas a optimizar la parte húmeda de sus máquinas. La sección de secado consume la gran mayoría de la energía térmica de un molino. Al actualizarse a formadores de succión avanzados que aumentan la tasa de deshidratación inicial en solo unos pocos puntos porcentuales, las fábricas reducen drásticamente la carga de humedad que ingresa a los secadores. Esto da como resultado un enorme ahorro de energía anual y una huella de carbono significativamente reducida.
Mantenimiento y solución de problemas en el piso del molino
Para proteger inversiones multimillonarias y garantizar una calidad constante del producto, los protocolos de mantenimiento rigurosos son una necesidad absoluta. Una formadora de cilindros descuidada provocará rápidamente tiempos de inactividad inesperados y costosos defectos en el papel.
La tarea de mantenimiento más implacable es evitar que la pantalla de filtración se obstruya. A medida que el tambor procesa toneladas de pulpa, fibras finas, brea pegajosa y aditivos químicos inevitablemente se alojan en las aberturas de la malla. Si no se controla, el agua no puede drenar de manera uniforme. Esto provoca puntos débiles o literalmente agujeros en el papel terminado. Para combatir esto, los equipos de mantenimiento instalan tuberías de ducha oscilantes de alta presión. La pulverización de agua a presiones agresivas elimina continuamente los residuos, manteniendo la pantalla abierta y eficiente.
La confiabilidad mecánica exige estrictas inspecciones de rutina. El gran peso rotacional requiere un control constante de los cojinetes de los extremos y de los sellos impermeables. Si falla un sello, el agua se infiltra en las carcasas de los cojinetes, provocando fallas mecánicas catastróficas. Los operadores también deben estar atentos a la formación de papel desigual en todo el ancho de la máquina. Este síntoma a menudo indica una pantalla abollada o un flujo de material irregular que requiere ajustes inmediatos de la placa deflectora.
Aclaración: moldes de papel industriales frente a moldes cilíndricos de hormigón
Navegar por las adquisiciones industriales a menudo implica desenredar superposiciones semánticas. Es fundamental tener en cuenta que las personas que buscan moldes de cilindros pueden en realidad estar buscando herramientas de ingeniería civil.
En el sector de la construcción, un molde cilíndrico de hormigón es un recipiente pequeño y estático que se utiliza para fundir muestras de hormigón. Estos contenedores de plástico económicos, que generalmente miden 4x8 o 6x12 pulgadas, se llenan con concreto húmedo en los lugares de trabajo. Una vez curados, los troncos sólidos de hormigón se trituran en un laboratorio para probar su resistencia a la compresión.
La distinción es asombrosa. Un molde de construcción es un vaso de plástico estático que cuesta diez dólares. Un molde de papel industrial es una pieza dinámica de maquinaria de acero inoxidable de alta ingeniería que determina la rentabilidad de una planta de fabricación masiva. Reconocer esta diferencia evita costosos errores de comunicación durante la investigación técnica.
Guía práctica: cómo elegir el equipo adecuado
Para los directores técnicos y responsables de adquisiciones, seleccionar un nuevo formador de moldes cilíndricos es una decisión de alto riesgo. Influye directamente en el retorno general de la inversión de la instalación.
Las dimensiones físicas deben alinearse perfectamente con la arquitectura de la máquina existente. Un diámetro mayor aumenta la superficie sumergida. Esto permite tiempos de formación más largos y un drenaje superior, lo cual es un factor crítico al producir tableros de peso base pesado. Los modelos industriales estándar ofrecen diámetros de 1250 mm, 1500 mm, 1800 mm y 2000 mm. Al mismo tiempo, la longitud de la cara debe adaptarse al ancho de operación, teniendo en cuenta la contracción natural del papel durante la fase de secado.
La selección de materiales es igualmente crítica. El entorno de fabricación de papel es un cóctel áspero y corrosivo de agua, niveles fluctuantes de pH y productos químicos blanqueadores. Invertir en acero inoxidable 304 o 316L proporciona una resistencia superior a las picaduras inducidas por cloruro. Esto es especialmente cierto en las fábricas que utilizan sistemas de agua reciclada de circuito cerrado. En última instancia, asociarse con fabricantes experimentados que puedan personalizar el diseño de los radios internos y la dinámica de fluidos de la tina según su grado de pulpa específico es el camino más seguro hacia la excelencia operativa.
Conclusión
El tambor de filtración rotativo sigue siendo una piedra angular insustituible de la producción mundial de papel. Desde la creación de las delicadas bases de los tejidos sanitarios hasta la ingeniería de los robustos tableros multicapa que impulsan la industria naviera mundial, la versatilidad de esta tecnología es incomparable.
En última instancia, la integridad estructural de su equipo y la precisión de su malla de filtración dictan directamente la calidad de su producto final. Conformarse con maquinaria de formación obsoleta o con mal mantenimiento es una pérdida directa para la rentabilidad y la eficiencia energética de una planta.
Tómese el tiempo para evaluar rigurosamente su configuración actual de extremo húmedo hoy. Si su laminador tiene problemas con gramajes básicos desiguales o altos costos de energía, es hora de actualizarlo. Consulte con expertos en fabricación, analice sus perfiles de gramaje y explore soluciones de alto rendimiento en Leizhan Paper Tech para encontrar las especificaciones exactas adecuadas para su línea de producción. Optimice sus operaciones diarias y asegure una ventaja competitiva en el mercado.
Preguntas frecuentes
¿Cuál es la diferencia entre un molde cilíndrico y un formador de cilindros?
En terminología industrial, el molde cilíndrico se refiere específicamente al propio tambor giratorio. Esto incluye la estructura esquelética y su pantalla de filtración exterior. Un formador de cilindros se refiere a todo el conjunto operativo. Este término más amplio abarca el tambor giratorio, la tina que contiene la pulpa, las placas deflectoras internas para la distribución del flujo y el rodillo de caucho que extrae la banda de papel húmeda. El molde es el componente central, mientras que el primero es el sistema completo.
¿Con qué frecuencia se debe reemplazar la malla de alambre?
La vida útil de la pantalla de filtración varía enormemente según las condiciones operativas. Factores como la velocidad de producción, el pH químico del agua y la abrasividad de la pulpa desempeñan un papel importante. Generalmente, una malla sintética o de acero inoxidable de alta calidad puede durar entre tres y doce meses. Los operadores deben programar un reemplazo en el momento en que detecten cegamientos irreversibles, desgarros físicos o cuando el papel terminado presente variaciones transversales del gramaje.
¿Se puede utilizar este equipo en una máquina de tisú de alta velocidad?
Sí, pero requiere ingeniería especializada. Los tambores estándar drenados por gravedad luchan a altas velocidades porque la fuerza centrífuga devuelve el agua extraída a la banda de papel. Para solucionar este problema, la producción de tisú de alta velocidad utiliza moldes cilíndricos de succión. Estas unidades avanzadas cuentan con cajas de vacío internas que empujan activamente el agua a través de la malla, superando las fuerzas centrífugas y permitiendo una rápida deshidratación.
¿De qué materiales están hechas las unidades industriales?
Para sobrevivir al entorno continuamente húmedo y altamente corrosivo de una fábrica de papel, estas unidades exigen una metalurgia de primera calidad. Mientras que las máquinas más antiguas dependían de hierro fundido recubierto de epoxi, los estándares de la industria moderna dictan el uso de acero inoxidable 304 o 316L para toda la estructura esquelética. La malla exterior suele estar tejida con bronce fosforado, aleaciones especializadas de acero inoxidable o monofilamentos de polímeros sintéticos de gran durabilidad.
¿Por qué mi máquina produce papel con un grosor desigual?
El espesor desigual del papel es un síntoma clásico de una mala dinámica de formación. El culpable más frecuente es una pantalla de filtración parcialmente ciega o dañada, que restringe el drenaje uniforme del agua. Otra causa importante es el flujo inconsistente de existencias dentro del tanque. Si la suspensión de pulpa no se distribuye uniformemente a lo ancho, las fibras se acumularán en zonas específicas. Los sellos impermeables degradados en los bordes del tambor también pueden alterar la presión hidrostática, lo que provoca bordes débiles en la banda de papel.
¿Cuál es el diámetro típico de una unidad industrial?
Las unidades industriales se dimensionan según la capacidad de producción y los requisitos de calidad del papel. Los diámetros estándar suelen comenzar en 1000 mm para máquinas especializadas más pequeñas y escalar hasta 1250 mm, 1500 mm, 1800 mm o incluso 2000 mm para la producción de tableros pesados de alta capacidad. Un diámetro mayor proporciona una mayor área de filtración sumergida, mejorando la eficiencia del drenaje.
¿Cómo afecta la velocidad operativa a la calidad del papel?
La velocidad operativa dicta cómo se alinean las fibras en la malla. Si el tambor gira significativamente más rápido que el flujo de material, las fibras se alinean en la dirección de la máquina, lo que aumenta la resistencia a la tracción pero reduce la resistencia al desgarro en la dirección transversal. Encontrar la relación de velocidad óptima garantiza una banda de papel uniforme y equilibrada con una integridad estructural constante.
