La preparación de material sirve como puente operativo crítico entre el procesamiento de pulpa cruda y la máquina de papel. Los operadores de las fábricas reconocen universalmente esta etapa como el corazón de la fábrica de papel. Transforma la pulpa cruda y variable en una materia prima uniforme y lista para ser mecanizada. Cuando esta fase funciona de manera ineficiente, las fábricas sufren inmediatamente una mala formación de hojas, un consumo excesivo de energía, un alto desperdicio de productos químicos y un aumento de las roturas de la banda de las máquinas papeleras. Estas fallas operativas destruyen directamente la calidad del producto y la operatividad de la máquina.
Comprender y optimizar un sistema de preparación de papel es obligatorio para la fabricación de papel moderna. Esta guía técnica detalla cómo evaluar, solucionar problemas y actualizar estos sistemas en la planta de procesamiento. Aprenderá cómo maximizar el rendimiento de la fibra, reducir el gasto de energía y garantizar una calidad constante del producto final mediante tratamientos mecánicos y químicos precisos.
La preparación del material determina las propiedades finales del papel mediante un tratamiento mecánico preciso (refinado) y una mezcla química antes de que la pasta llegue al sistema de flujo de aproximación.
La refinación es la etapa que consume más energía; Las evaluaciones de sistemas modernos deben priorizar las tecnologías de refinación de baja intensidad y los controles de consistencia automatizados.
La transición de fibra virgen a fibra reciclada requiere configuraciones de cribado y limpieza especializadas para gestionar cargas contaminantes elevadas sin una pérdida excesiva de fibra.
La actualización de un sistema de preparación de papel requiere una integración cuidadosa con los sistemas de control distribuido (DCS) existentes para mitigar el tiempo de inactividad y garantizar una medición uniforme.
El papel de la preparación del material en el proceso de fabricación del papel
Definir los límites operativos exactos de la preparación de material es el primer paso para cualquier ingeniero de fábrica que planee una actualización. Este proceso comienza inmediatamente después de que la fábrica de celulosa o despulpadora de fibra reciclada descarga su carga. Concluye en la caja de la máquina, justo antes de que el sistema de flujo de aproximación se haga cargo para entregar el material altamente diluido a la caja de entrada.
Definición del límite del proceso
La preparación de pasta difiere fundamentalmente de los sistemas de pulpa aguas arriba y de los sistemas de flujo de aproximación aguas abajo. La pulpa upstream se centra exclusivamente en la extracción química o mecánica de fibras de astillas de madera o en la descomposición inicial de fardos reciclados. El sistema de flujo de aproximación maneja la dilución masiva final (que a menudo reduce la consistencia por debajo del 1%) y la entrega hidráulica del material a la caja de entrada de la máquina papelera. La preparación del caldo se sitúa justo entre estas dos fases. Se necesita una suspensión cruda y no calibrada, que generalmente tiene una consistencia del 3% al 6%, y la transforma en un material altamente controlado y listo para usar en máquinas. Esta transición implica un corte mecánico, una extracción de contaminantes y una dosificación química precisa gestionados cuidadosamente.
Objetivos principales: lograr una suspensión uniforme de las fibras
La absoluta necesidad de este proceso es convertir la pulpa cruda variable en una suspensión uniforme y homogénea. La pulpa cruda que llega del digestor o despulpadora contiene haces de fibras intactas, niveles variables de humedad y longitudes de fibras tremendamente inconsistentes. Si se enviara directamente a la máquina, esta pulpa crearía una hoja llena de puntos débiles, grumos y agujeros. El sistema debe neutralizar estas variaciones. Los objetivos físicos principales incluyen la dispersión completa de la fibra, la modificación de propiedades mediante fibrilación mecánica, la eliminación agresiva de contaminantes y el control de consistencia total. La fibrilación altera físicamente las paredes de las fibras, aumentando el área de superficie para que las fibras puedan formar enlaces de hidrógeno de manera más efectiva durante la formación de láminas en el alambre.
Métricas de calidad de referencia y criterios de éxito
Los operadores de las fábricas confían en datos concretos e indicadores clave de rendimiento específicos para medir el éxito en el área de preparación de existencias. Los objetivos de frescura estándar canadiense (CSF) y los valores Schopper-Riegler (°SR) indican la tasa de drenaje de la pulpa, que dicta qué tan rápido puede funcionar la máquina de papel. Las relaciones de resistencia a la tracción y al desgarro determinan la durabilidad física del producto final. Los recuentos de suciedad aceptables garantizan la integridad visual y estructural del papel.
Los diferentes grados de papel de uso final dictan la configuración específica y la naturaleza agresiva de la línea de preparación de papel. Ajustamos la intensidad de refinación y el tamaño de las ranuras de detección según lo que la máquina esté produciendo ese día.
| Grado de papel | Enfoque de preparación de stock primario | Objetivo de friura típico (CSF) | Tolerancia a contaminantes |
| Cartón de embalaje (cartón liner) | Desarrollo de alta resistencia, procesamiento OCC | 350 - 450ml | Moderado (centrarse en la eliminación de escombros pesados) |
| Pañuelo y toalla | Suavidad, gran volumen, mínimo corte de fibra. | 500 - 600ml | Bajo (requiere un análisis fino agresivo) |
| Papel de escritura fino | Excelente opacidad, suavidad, cero suciedad. | 250 - 350ml | Tolerancia cero (limpieza de avance/retroceso en múltiples etapas) |
| Papel prensa | Opacidad, manejabilidad, mezcla mecánica de pulpa. | 100 - 150ml | Bajo (centrarse en la eliminación de tinta y adhesivos) |
Etapas clave de un sistema de preparación de papel
Una línea moderna de preparación de stock consta de operaciones unitarias secuenciales y altamente especializadas. Cada etapa aplica fuerzas mecánicas específicas e intervenciones químicas para refinar la suspensión de fibra antes de que llegue al cofre de la máquina.
Repulpado y descascarillado

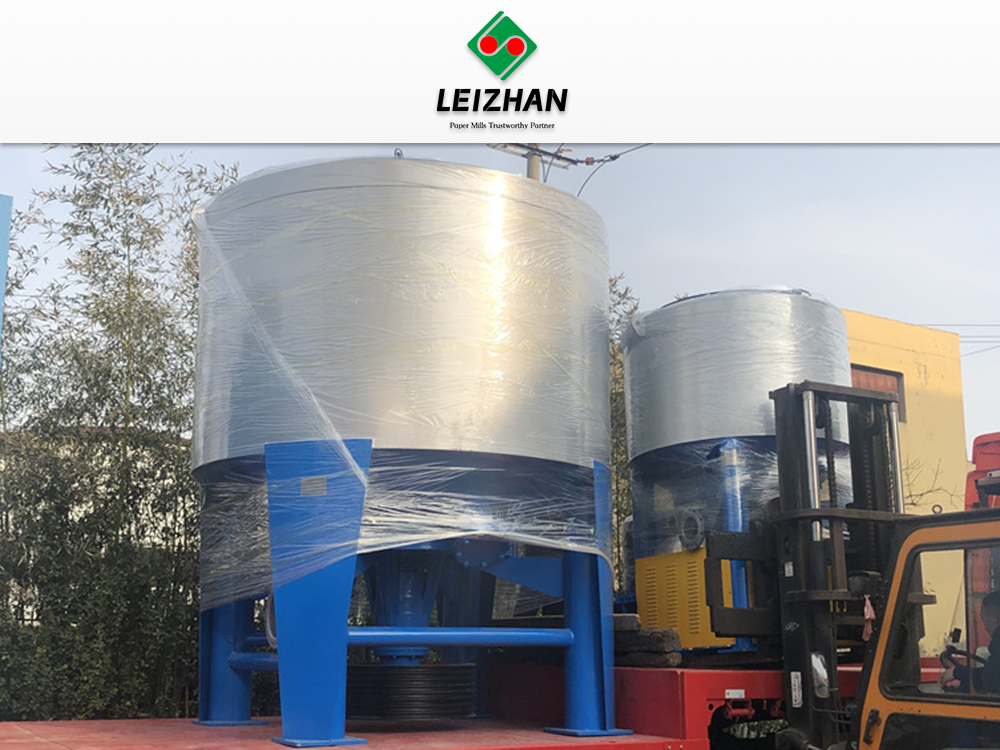

El proceso comienza con la violenta rotura mecánica de los fardos de pulpa virgen, de la pulpa de mercado o de la rotura de la máquina. Los despulpadores utilizan rotores masivos y fuertes fuerzas de cizallamiento hidráulicas para desgarrar las materias primas, creando una suspensión bombeable. Después de la repulpación, la lechada inevitablemente contiene haces de fibras o escamas intactas que escaparon del rotor de la pulpera.
Los desflactores intervienen para separar estos paquetes rebeldes. Aplican un intenso cizallamiento hidrodinámico a través de estatores y rotores dentados entrelazados para romper las escamas sin cortar ni dañar las fibras individuales. Esto garantiza que cada fibra esté separada y disponible para su posterior refinamiento y unión.
Los fardos o el material suelto se introducen en la tina del despulpador mediante un transportador.
Se agrega agua de dilución para lograr la consistencia de pulpa deseada (normalmente entre un 4% y un 8% para una consistencia baja, hasta un 15% para una consistencia alta).
El rotor crea un vórtice que empuja el material hacia la zona de corte.
La lechada pasa a través de una placa de extracción con orificios de tamaños específicos para retener piezas grandes sin despulpar.
El material aceptado se bombea a un recipiente de descarga antes de pasar a través del desmenuzador para la separación final del paquete.
Limpieza y cribado
Una vez descamado, el caldo debe limpiarse enérgicamente. Los limpiadores centrífugos, comúnmente conocidos como hidrociclones, eliminan los contaminantes basándose completamente en diferencias de gravedad específica. Los limpiadores avanzados eliminan materiales de alta densidad como arena, vidrio, arenilla y fragmentos de metal. Los desechos pesados son empujados hacia la pared exterior y caen por la punta de rechazo inferior. Los limpiadores inversos apuntan a contaminantes de baja densidad, como plásticos, ceras, espuma de poliestireno y adhesivos, y los arrastran hacia el núcleo central para rechazarlos.
Después de la limpieza centrífuga, el material pasa a través de cilindros de criba presurizados. Estas pantallas utilizan ranuras u orificios de tamaño preciso y una lámina giratoria para separar las fibras utilizables de los desechos de gran tamaño. El tamaño adecuado de las ranuras protege a los refinadores posteriores de daños, minimiza la pérdida de fibra utilizable en el flujo de rechazo y garantiza la uniformidad de las láminas.
Refinación y fibrilación
La refinación es donde se libera el potencial real de la fibra para la fabricación de papel. Modifica la morfología de la fibra para mejorar la fuerza de unión. Los refinadores aplican presión mecánica y cizallamiento a las fibras a medida que pasan entre placas ranuradas giratorias y estacionarias. Esta acción provoca fibrilación interna, deslaminando la pared de la fibra y haciendo que las fibras sean más flexibles para que colapsen en una lámina densa. También provoca fibrilación externa, desenredando las microfibrillas en la superficie de la fibra para aumentar enormemente el área de superficie disponible para los enlaces de hidrógeno.
Los operadores deben gestionar constantemente el equilibrio crítico entre corte de fibra y fibrilación. El corte excesivo acorta las fibras, lo que destruye la resistencia al desgarro y ralentiza el drenaje de la máquina. Una fibrilación adecuada aumenta la resistencia a la tracción, la resistencia al estallido, la opacidad y el volumen.
| Tipo de refinador | Mecanismo de acción | Mejor aplicación | Eficiencia energética |
| Refinador cónico (Jordan/Claflin) | Largo tiempo de permanencia, alta acción de corte debido al ángulo pronunciado. | Refinación de madera dura, papeles especiales que requieren fibras cortas. | Menor eficiencia, mayor consumo energético específico. |
| Refinador de doble disco | Placas paralelas, alta capacidad, excelente fibrilación con menor corte. | Refinación de madera blanda, calidades de embalaje, fábricas de alto tonelaje. | Alta eficiencia, estándar en las líneas modernas de preparación de caldo. |
Mezcla, dilución y adición química
La etapa final antes de la caja de la máquina implica mezclar diferentes tipos de fibras en la caja de mezcla. Los operadores mezclan madera blanda de fibra larga (para fortalecer la red y resistir el desgarro) con madera dura de fibra corta (para darle suavidad y formación a la superficie). El agua blanca, recuperada del pozo de alambre de la máquina papelera, proporciona dilución en todo el sistema para controlar la consistencia del material con precisión.
En esta zona se realiza una dosificación precisa de aditivos funcionales y productos químicos de proceso. Los agentes de apresto (como AKD o colofonia) controlan la resistencia al agua de los grados de impresión. Las resinas resistentes a la humedad mejoran la durabilidad de las calidades de toallas y embalajes. Los rellenos como el carbonato de calcio precipitado (PCC) mejoran la opacidad y el brillo al tiempo que reducen los costos de la fibra. Los elementos de retención ayudan a mantener las partículas finas y los rellenos en la lámina en lugar de escurrirse a través del alambre, mientras que los antiespumantes previenen las burbujas de aire arrastradas que causan poros y cavitación en la bomba.
Evaluación y selección de un sistema de preparación de papel
Los ingenieros de las fábricas y los equipos de adquisiciones necesitan un marco estructurado basado en datos para evaluar nuevos equipos o planificar actualizaciones en todo el sistema. La evaluación de estos sistemas requiere analizar detenidamente el consumo de energía, el rendimiento de la fibra, la precisión del control y las capacidades de automatización. No se pueden simplemente comprar componentes disponibles en el mercado; deben diseñarse para sus muebles y velocidades de máquina específicos.
Eficiencia Energética y Optimización de Refinación
Las refinerías tradicionales consumen enormes cantidades de electricidad, que a menudo representan hasta el 30% del consumo total de energía de la planta. Abordar este alto consumo específico de energía (SEC) es una prioridad absoluta para las fábricas modernas que intentan mantener los márgenes. La actualización a placas de refinación de baja intensidad, que presentan patrones de barras más finas y ranuras más estrechas, puede reducir significativamente el uso de energía y al mismo tiempo mantener un tratamiento óptimo de la fibra. Los variadores de frecuencia (VFD) ofrecen otra capa crítica de eficiencia. Los VFD permiten a los operadores ajustar la velocidad del motor del refinador en función de las demandas del proceso en tiempo real y los objetivos de liberación, lo que reduce directamente las métricas de kWh/tonelada y los costos operativos durante los cambios de calidad o los funcionamientos más lentos de la máquina.
Rendimiento de fibra y gestión de contaminantes
La escalabilidad del sistema es vital para manejar diferentes calidades de muebles. La industria está cambiando rápidamente hacia un mayor contenido de papel reciclado, incluidos los viejos contenedores de cartón corrugado (OCC) y los residuos mixtos de oficina. Estos materiales transportan cargas contaminantes pesadas e impredecibles. La evaluación de los sistemas de manipulación de rechazos es esencial. El objetivo es equilibrar la máxima eliminación de contaminantes con una mínima pérdida de fibra utilizable.
Instale bucles de detección de varias etapas (primario, secundario, terciario) para recuperar fibra buena de las corrientes rechazadas.
Utilice compactadores de rechazo continuos para exprimir el agua y la fibra residual de la basura final antes de que vaya al contenedor de basura.
Implemente limpiadores de rechazo ligero diseñados específicamente para capturar micropegajosos antes de que se aglomeren en la ropa de la máquina.
Control de consistencia, dilución y precisión de medición
Un estricto control de consistencia evita variaciones del gramaje en la máquina de papel. Si la consistencia oscila incluso en un 0,1%, la válvula de peso base oscilará, provocando puntos gruesos y finos en el carrete final. Los sensores en línea son necesarios para la medición continua de la consistencia, la libertad y la longitud de la fibra. Estos sensores proporcionan datos en tiempo real al sistema de control, que modula las válvulas de agua de dilución al instante.
La precisión de la bomba dosificadora y los medidores de flujo másico son igualmente críticos para los aditivos químicos. Mantienen estrictas proporciones de producto químico y fibra basadas en el flujo de masa seca del material. Una dosificación química inexacta provoca el desperdicio de costosos aditivos, una mala calidad de las láminas y una química inestable en el extremo húmedo que provoca roturas de las láminas.
Automatización, integración DCS y sistemas de control
Las líneas modernas de preparación de existencias dependen en gran medida de la automatización para mantener la estabilidad. La integración de controles de preparación de stock en el sistema de control distribuido (DCS) general del molino permite cambios de calidad automatizados y ajustes predictivos. Cuando el operador de la máquina selecciona un nuevo grado, el DCS ajusta automáticamente las cargas del refinador, las proporciones de mezcla y las tasas de dosificación de productos químicos. Esta integración reduce la intervención manual y minimiza los tiempos de transición de mala calidad entre diferentes grados de papel. Una interfaz hombre-máquina (HMI) bien diseñada proporciona a los operadores una visibilidad clara. El monitoreo en tiempo real de los niveles del tórax, los caudales, la energía de refinación específica y las posiciones de las válvulas garantiza que el sistema funcione con la máxima eficiencia sin ajustes manuales constantes.
Riesgos de implementación y estrategias de mitigación
La actualización de la infraestructura de preparación de existencias implica realidades prácticas, riesgos de adopción y consideraciones de mantenimiento importantes. Una planificación e ingeniería adecuadas mitigan estos riesgos y garantizan una transición sin problemas de equipos antiguos a nuevos.
Integración con sistemas de flujo de enfoque existentes
Combinar equipos nuevos de preparación de existencias de alta capacidad con tuberías de flujo de enfoque heredadas introduce riesgos importantes. La inestabilidad hidráulica, los cambios de consistencia y los problemas de pulsación pueden desestabilizar la caja de entrada de la máquina de papel. Para mitigar estos riesgos, los equipos de ingeniería deben realizar un modelado hidráulico integral antes de la instalación. El equilibrio del circuito de aguas blancas y las auditorías de la capacidad de las cajas de compensación también son necesarias para garantizar que el nuevo equipo se integre perfectamente con la infraestructura existente sin que las cajas se desborden ni mueran las bombas.
Gestión del tiempo de inactividad durante las actualizaciones
Reemplazar grandes cofres, refinadores o circuitos de cribado a menudo requiere paradas prolongadas del molino. El tiempo de producción perdido afecta directamente la rentabilidad del molino. La puesta en marcha por fases es una estrategia de mitigación comprobada. El premontaje de patines modulares fuera del sitio reduce el tiempo de instalación. La utilización de líneas de derivación paralelas permite que partes del sistema antiguo funcionen mientras se instalan y prueban componentes nuevos, lo que minimiza significativamente el tiempo de inactividad general durante la interrupción final.
Vida útil de las piezas de mantenimiento y desgaste
El desgaste acelerado de las placas refinadoras, las cestas de cribado y los conos de limpieza provoca caídas repentinas en la calidad del material y altos costos operativos. Una cesta de malla desgastada permitirá que las agramizas y las pegajosas pasen directamente a la máquina.
| Componente | Mecanismo de desgaste típico | Estrategia de mitigación | Vida útil esperada |
| Placas refinadoras | Desgaste abrasivo por arena/granos, redondeo de barras. | Especifique aleaciones con alto contenido de cromo y asegúrese de que se optimice la limpieza centrífuga aguas arriba. | 3 a 12 meses (muy dependiente del equipamiento) |
| Cestas de pantalla | Ensanchamiento de la ranura debido al flujo de abrasivo y fatiga del alambre. | Utilice cestas de alambre tipo cuña con revestimiento cerámico o cromado duro. | 12 a 24 meses |
| Conos limpiadores | Fregado interno por arena pesada y vidrio. | Instale conos inferiores de cerámica o poliuretano de alta densidad. | 2 a 5 años |
La implementación de análisis de vibraciones y monitoreo de caída de presión permite el mantenimiento predictivo. Este enfoque permite a los equipos de mantenimiento reemplazar piezas durante paradas programadas en lugar de reaccionar ante fallas catastróficas inesperadas a las 2:00 a.m.
Conclusión
Una configuración de preparación del material altamente optimizada no es negociable para lograr las calidades de papel objetivo, minimizar las roturas de la banda y controlar los costos de energía. Tome las siguientes medidas para mejorar sus operaciones de inmediato:
Iniciar una auditoría integral del sistema, que incluya un mapeo del consumo de energía específico (SEC) en todas las refinerías para identificar el desperdicio de energía.
Realice un análisis de morfología de la fibra para determinar si las placas de refinación actuales están provocando un corte excesivo de la fibra en lugar de fibrilación.
Evalúe su integración actual de DCS para identificar cuellos de botella en el control de consistencia automatizado y los circuitos de medición de productos químicos.
Audite su sistema de manejo de rechazos para calcular exactamente cuánta fibra utilizable se envía diariamente al vertedero.
Preguntas frecuentes
P: ¿Cuál es la diferencia entre despulpar y preparar caldo?
R: La pulpa extrae fibras crudas de astillas de madera o fardos reciclados mediante cocción química agresiva o molienda mecánica. La preparación del caldo toma esa pulpa cruda y no calibrada y la refina, limpia, tamiza y mezcla mecánicamente para crear una materia prima uniforme y altamente controlada diseñada específicamente para la máquina de papel.
P: ¿Por qué se considera que la refinación es el paso más crítico en la preparación de existencias?
R: El refinado modifica mecánicamente las fibras deslaminando las paredes celulares, aumentando su superficie y flexibilidad. Este proceso de fibrilación dicta directamente la resistencia a la tracción, el volumen y la opacidad del papel final, lo que lo convierte en el paso mecánico más influyente para la calidad del producto.
P: ¿Cómo controla un sistema de preparación de papel la consistencia?
R: El sistema controla la consistencia agregando cantidades precisas de agua blanca recuperada a la suspensión espesa de pulpa. Los sensores de microondas o de corte en línea miden continuamente la concentración de fibra y ajustan automáticamente las válvulas de dilución a través del DCS para mantener la consistencia objetivo exacta.
P: ¿Cuáles son los principales consumidores de energía en el proceso de preparación del stock?
R: Las refinerías y las pulperas son los principales consumidores de energía. La acción de corte mecánico necesaria para descomponer las materias primas y fibrilar las fibras exige un aporte eléctrico masivo de grandes motores, lo que hace que la optimización de la energía en estas áreas específicas sea fundamental para la rentabilidad de la planta.
P: ¿Cómo afectan las sustancias pegajosas y los contaminantes a la eficiencia de la preparación del stock?
R: Stickies, que son adhesivos y plásticos residuales de papel reciclado, cestas de pantalla ciega, conos limpiadores de obstrucciones y depósitos en telas formadoras de máquinas de papel. Reducen gravemente la eficiencia del equipo, provocan tiempos de inactividad por mantenimiento debido a evaporaciones y provocan agujeros o roturas de la banda en la lámina final.
P: ¿Qué papel desempeña la caja de mezcla en la fabricación de papel?
R: La caja de mezcla actúa como centro de mezcla central antes de la caja de la máquina. Combina diferentes tipos de fibras, roturas recuperadas y aditivos químicos en una mezcla perfectamente homogénea, lo que garantiza que la pasta cumpla con las especificaciones físicas y químicas exactas requeridas para el grado de papel actual.
